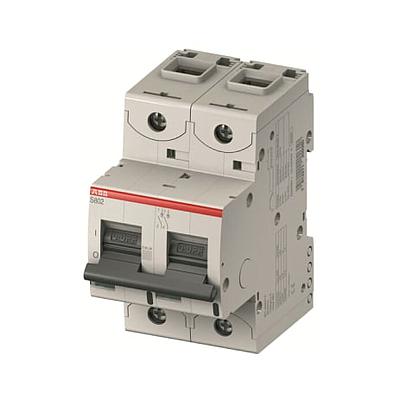

MCB de alto rendimiento S802PV-S10

2CCP842001R1109

S802PV-S10 2 polos S Característica 10A 5kA 800VDC Protección de cadena fotovoltaica

Especificaciones:

Normas: CEI/EN 60947-2

Característica de disparo: B

Tensión nominal (U r ): según según IEC 60947-2 800 V CC

Voltaje operativo nominal: según según IEC 60947-2 800 V CC

Tensión nominal de aislamiento (U i ): según según IEC/EN 60664-1 1200 V CC

Tensión soportada de impulso nominal (U imp ): 8kV

Tipo de voltaje de entrada: corriente continua

Corriente nominal (I n ): 10 A

Corriente operativa nominal (I e ): 10 A

Capacidad máxima nominal de corte en cortocircuito (I cu ): (800 V CC) 5 kA

Pérdida de potencia: 1,5 W en condiciones nominales de funcionamiento por polo 0,75 W

Indicación de posición de contacto: ENCENDIDO / APAGADO / VIAJE

Número de polos: 2

Número de postes protegidos: 2

Categoría de sobrevoltaje: tercero

Tipo de lanzamiento: PVS

Marcado del actuador: E/S

Accesorios disponibles: Sí

Capacidad de conexión: Flexible 0...50 mm² Rígido 0...70 mm²

Temperatura ambiente: -25...60 °C

Temperatura ambiente: Funcionamiento -25...60 °C

Grado de protección: IP20

Grado de contaminación:2

Estado RoHS: Siguiendo la Directiva de la UE 2011/65/UE

Ancho en número de espacios modulares: 3

Ancho neto del producto: 54mm

Altura neta del producto: 95mm

Profundidad/longitud neta del producto: 82,5mm

Peso neto del producto: 490 gramos

Profundidad incorporada ( t 2 ): 82,5mm
